SV 103
Descripción

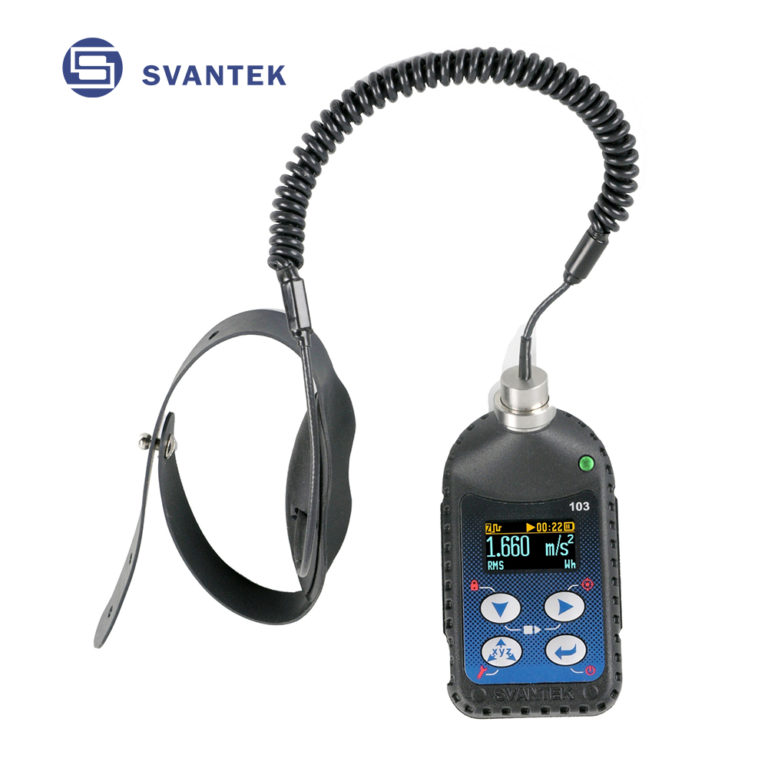

El medidor personal de exposición a las vibraciones SV 103 está dedicado para las mediciones de vibraciones mano-brazo. El instrumento cumple ISO 8041:2005 y es ideal para hacer mediciones de acerdo con ISO 5349 y Directiva Europea 2002/44/EC.
Las vibraciones mano-brazo se producen cuando las vibraciones mecánicas están transmitidas a la mano que está en contacto con la superficie de máquina vibratoria como una taladradora eléctrica. Este tipo de vibraciones es particularmente perjudicial dado que puede causar cambios patológicos en el sistema nervioso de manos y dedos; comúnmente nombrados síndrome de dedo blanco. Puesto que no existe ningún remedio para los daños causados por vibraciones, solamente se puede hacer mediciones de vibraciones en la base regular en el ambiente de trabajo nocivo y por lo tanto asegurarse de que el mismo no causa los daños.
Sin embargo, se considera que muchos de los métodos de evaluación de vibraciones mano-brazo utilizados actualmente tienen un nivel de incertidumbre muy alto y la precisión de mediciones de vibraciones puede variar entre ±20% y 40% que constituye una gran diferencia en relación con el síndrome de dedo blanco. El SV 103 de la compañía Svantek reduce considerablemente la incertidumbre de mediciones dado que el instrumento está instalado en el brazo del usuario y es suficiente pequeño para realizar mediciones de exposición diaria a las vibraciones sin interferir con actividades típicas en el trabajo.
El SV 103 utiliza nuestro último acelerómetro -el SV 107B- el que tiene el sensor de fuerza estática de agarre como ampliación de un acelerómetro estándar. La fuerza de contacte es la suma de la fuerza de agarre y de la fuerza de empujón y es, por lo tanto, la medición de la fuerza con la que el usuario apreta la herramienta. Es la recomendación de nuevos estándares y el resultado de la fuerza de contacte se ve en la pantalla. El acelerómetro SV 107B basa en la más nueva tecnología de transductores MEMS. MEMS se caracteriza por muchas ventajas como la resistencia a los golpeos, muy bajo consumo de energía y respuesta de frequencia por abajo de DC. La utilización de MEMS rompe la barrera tecnológica de gran peso y dimensiones reduciendo el coste del sistema completo al mismo tiempo.
El SV 103 está alimentado por baterías recargables cargods a través de la interfaz USB el que también permite una connexión fácil entre el instrumento y el PC. Los datos de mediciones se guardan en la memoria de gran capacidad 8 GB. El instrumento es compatible con nuestro potente software “Supervisor” que facilita configurar el instrumento y ver o exportar datos de mediciones y recálculos de la exposición diaria a las vibraciones.
La pantalla de color que ofrece una visibilidad excelente incluso en plena luz de día las características excepcionales de este instrumento.
Características
● Dosímetro de Vibraciones Cuerpo Humano conforme ISO 8041● Medidas de vibraciones Mano-Brazo
● Medidas con guantes puestas conforme ISO 10819
● Acelerómetro triaxial conforme ISO 5349
● Medida de fuerza de agarre
● Análisis frecuencial 1/1 y 1/3 octava en tiempo real (opcional)
● Registro de señal en el dominio del tiempo (opcional)
● Memoria 8 GB
● Interfaz USB 2.0
● Pantalla en color OLED con estupendo contraste
● Tiempo de funcionamiento >24 horas
● Manejo fácil de configuraciones predefinidas
● Extremadamente portátil, ligero y robusto
Especificaciones Técnicas
| Medidor de vibraciones | |
| Normas | ISO 8041: 2005, ISO 5349-1: 2001; ISO 5349-2: 2001 |
| Modo de medidor | RMS, Max, Peak, Peak-Peak, Vector, A (8) Dosis diaria, ELV, EAV Medición simultánea en tres canales |
| Filtros | W h (ISO 5349) y filtro de limitación de banda correspondiente |
| Detectores RMS y RMQ | Detectores digitales verdaderos RMS y RMQ con detección de picos, resolución 0.1 dB |
| Rango de medicion | 0.2 ms -2 RMS ÷ 2000 ms -2 PICO |
| Rango de frecuencia | 1 Hz ÷ 2000 Hz |
| Registrador de datos | Datos del historial de tiempo, incluidos los resultados del modo de medidor y los espectros |
| Grabación en el dominio del tiempo | Grabación simultánea de señal en el dominio del tiempo de 3 canales (opcional) |
| Analizar | Análisis de 1/1 de octava en tiempo real, clase 1: IEC 61260 (opcional)Análisis de 1/3 de octava en tiempo real, reunión Clase 1: IEC 61260 (opcional) |
| Acelerómetro | Acelerómetro triaxial SV 107B desmontable con correas manuales según ISO 5349 |
| Datos básicos | |
| Monitor | OLED 128 x 64 píxeles |
| Memoria | 8 GB |
| Interfaces | Cliente USB 2.0 |
| Teclado | 4 pulsadores |
| Fuente de alimentación | Celdas recargables Ni-MH: tiempo de funcionamiento> 24 horas 1 interfaz USB: HUB 500 mA |
| Condiciones ambientales | Temperatura: de -10 o C a 50 o C Humedad: hasta 90% HR, sin condensación |
| Dimensiones | 88 x 49.5 x 19.2 mm (instrumento sin acelerómetro, cable y banda de montaje) |
| Peso | 150-160 gramos con acelerómetro SV 107B y uno de los adaptadores de contacto de vibración |
