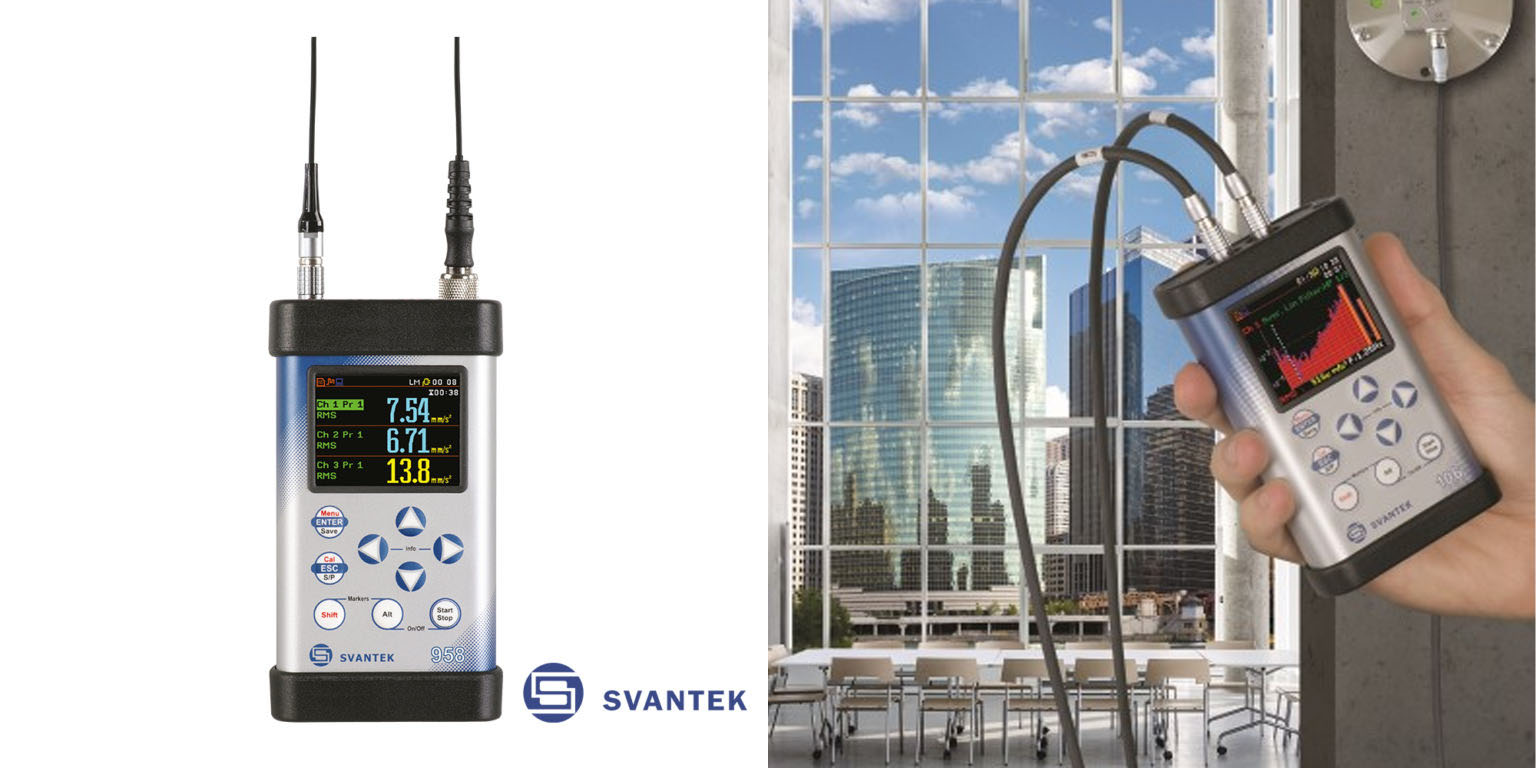

SVAN 958A
Descripción
El analizador de cuatro canales de ruido y vibraciones SVAN 958A Clase 1 está dedicado para todas las aplicaciones que necesitan cálculos simultáneos de ruido y vibraciones conforme a Clase 1. Cada uno de cuatro canales puede ser configurado individualmente para detección de ruido o vibraciones con filtros diferentes y detector RMS constante de tiempo que garantiza una enorme flexibilidad de mediciones.
Una verdadera ventaja de SVAN 958A es su capacidad de perforar el análisis avanzado simultáneamente con el modo operativo de medidor que en práctica significa que el usuario obtiene resultados de banda ancha como Leq, RMS, LMax, LMin, LPico junto con análisis de cuatro canales como análisis FFT or octavas.
El listado de funciones disponibles incluye FFT, 1/1 o 1/3 octava, cruzar espectros, intensidad de sonido, RT 60 y más. La grabación de señal en dominio de tiempo de 4 canales en formato .wav es disponible y es otra característica excepcional. Todos los resultados de mediciones se guardan en la memoria interna no volátil de capacidad de 32 MB o memoria USB y se los puede descargar a un PC de manera fácil usando software SvanPC++.
El SVAN 958A con interfaz RS 232 (SV 55) se lo puede ofrecer con módem GPRS o módulo de conección LAN y WLAN. Junto con el software de comunicación remota SvanPC++_RC, estas interfaces garantizan el acceso remoto a configuración y datos vía Internet y la red local. El Instrumento es alimentado por cuatro baterías AA o baterías recargables AA y también por fuente de energía externa DC o interfaz USB. Su carcasa robusta y ligera completa las características excepcionales de este instrumento de próxima generación.
Características
● Cuatro canales de sonido y vibraciones (selección libre)● Mediciones de vibración humana cumple con la norma ISO 8041:2005 incluyendo el VDV y MTVV
● Ruido de mediciones Clase 1 IEC 61672:2002
● Registrador de datos avanzadas, incluyendo el análisis espectral
● Tarjeta de memoria USB proporciona capacidad de registro casi ilimitada
● Funciones de activación de alarma avanzadas
● USB 1.1 Cliente y USB 1.1 Host
● Interfaz RS 232 para módems (GPRS, Ethernet, WLAN)
● Alimentado por cuatro baterías AA o baterías recargables AA (no incluidas)
● Manejo fácil, portátil, ligero y robusto
Opciones de analizador
● Análisis FFT de hasta 1600 líneas en la banda 20.0 kHz (opcional)● Análisis en tiempo real de 1/1 and 1/3 octava
● Grabación de señal en dominio de tiempo
● Intensidad de sonido
● Cruzar los espectros FFT
● Tiempo de reverberación RT 60
● Dosímetro acústico
● Vibraciones Cuerpo Entero
Especificaciones Técnicas
Normas | Clase 1: IEC 61672-1: 2002 | |
Numero de perfiles | 3 | |
Filtros de ponderación | A, B, C, Z, G | |
Constantes de tiempo | Lento, rápido, impulso | |
Detector RMS | Detector digital True RMS con detección de picos, resolución 0.1 dB | |
Micrófono (opcional) | MK 250, Clase 1, 50 mV / Pa, prepolarizado 1/2 «e | |
Preamplificador (opcional) | SV 12L tipo IEPE | |
Rango de operación lineal | 26 dBA RMS ÷ 140 dBA Pico (de acuerdo con IEC 61672) | |
Rango de medición dinámica total | 16 dBA RMS ÷ 140 dBA Pico (típico desde el nivel de ruido hasta el nivel máximo) | |
Nivel de ruido interno | menos de 16 dBA RMS | |
Gama dinámica | > 100 dB | |
Rango de frecuencia | 3.5 Hz ÷ 20 kHz con micrófono MK250 | |
Resultados del modo de medidor | SPL, Leq, SEL, Lden, LEPd, Tiempo de sobrecarga, Ltm3, Ltm5, LMax, LMin, LPeak, Medición simultánea en tres perfiles con filtros y detectores independientes |
|
Estadísticas | Ln (L1-L99), histograma completo en modo metro, promediando: lineal con detector (exponencial)Estadísticas de Ln (L1-L99) en 1/1 o 1/3 octavas (si la opción está activa) | |
Registrador de datos | registro de resultados resumidos con paso de 30 s (función de guardado automático)registro del historial de tiempo con paso de 10 ms | |
Grabación de ondas (opcional) | Registro de señal en el dominio del tiempo durante la medición, modo de disparo o continuo, frecuencia de muestreo de 12/24/48 kHz, formato wav de 16 o 24 bits | |
Análisis de sonido | ||
Análisis de 1/1 de octava (opción) | Análisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 31.5 Hz a 16 kHz (banda de audio), filtro de ponderación seleccionable, detector lineal oAnálisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 1 Hz a 16 kHz (banda completa), filtro de ponderación seleccionable, detector lineal | |
Análisis de 1/3 de octava (opción) | Análisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 20 Hz a 20 kHz (banda de audio), filtro de ponderación seleccionable, detector linealAnálisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0,8 Hz a 20 kHz (banda completa), filtro de ponderación seleccionable, detector lineal | |
Análisis FFT (opción) | 480 o 960 o 1920 líneas en banda seleccionable de 87.5 Hz a 22.4 kHz con filtro de ponderación seleccionable, promedio lineal, ventana seleccionable | |
RT 60 (opcional) | Análisis del tiempo de reverberación en 1/3 de octavas, método seleccionable: decaimiento o impulso | |
RPM (opción) | Opción de medición de rotación sin tacómetro láser (opción), medición de RPM, RPS, RMAX, RMIN | |
Espectro cruzado (opción) | Función de transferencia y cálculo de coherencia | |
Intensidad de sonido (opcional) | Cálculo de intensidad de sonido basado en FFT | |
Medidor de nivel de vibración | ||
Normas | ISO 8041: 2005, ISO 10816-1 | |
Numero de perfiles | 1 o 2 en modo de vibración del suelo | |
Filtros de ponderación | Wd, Wk, Wc, Wj, Wm, Wb, Wg (ISO 2631), Wh (ISO 5349), HP1, HP3, HP10, Vel1, Vel3, Vel10, VelMF, Dil1, Dil3, Dil10, KB (DIN 4150) |
|
Detector RMS | Detector digital True RMS con detección de picos, resolución 0.1 dB Constantes de tiempo: de 100 ms a 10 s |
|
Resultados del modo de medidor | RMS, MAX, Peak, Peak-Peak, Tiempo de sobrecarga, MTVV, VDV, CRF, | |
Acelerómetro (opcional) | Acelerómetro triaxial de alta sensibilidad SV 84 para mediciones de vibraciones en el suelo o en edificios (1 V / g) Acelerómetros triaxiales SV 38 para mediciones de cuerpo entero (tipo MEMS de 1 V / g) |
|
Rango de medicion | con SV 84: 0,0005 ms -2 RMS ÷ 50 ms -2 PICO | |
Rango de frecuencia | 0,5 Hz ÷ 20 kHz; dependiente del acelerómetro | |
Análisis de vibraciones | ||
Vibración del suelo (incluida) | 2 perfiles de vibración para la medición simultánea de PPV y VDV, análisis FFT simultáneo (si la opción está activa), grabación WAVE simultánea (si la opción está activa) de acuerdo con el estándar DIN 4150-3 | |
Análisis de 1/1 de octava (opción) | Análisis en tiempo real que cumple los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 1 Hz a 16 kHz (banda completa), filtro de ponderación HP, detector lineal | |
Análisis de 1/3 de octava (opción) | Análisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0,8 Hz a 20 kHz (banda completa), filtro de ponderación HP, detector lineal | |
Análisis FFT (opción) | 480 o 960 o 1920 * líneas en banda seleccionable de 78 Hz a 20 kHz con filtro de ponderación HP, promedio: ventana lineal y seleccionable* 1920 líneas no disponibles para el registro del historial de tiempo, paso mínimo de 50 ms para el registro del historial de tiempo con 960 líneas, paso mínimo de 20 ms para el registro del historial de tiempo con 480 líneas | |
RPM (opción) | Opción de medición de rotación sin tacómetro láser (opción), medición de RPM, RPS, RMAX, RMIN | |
Espectros cruzados (opción) | Función de transferencia y cálculo de coherencia | |
Información general | ||
Entrada | Tipo IEPE (canales 1, 2, 3 – LEMO de 4 pines y canal 4 – conector TNC) | |
Gama dinámica | Convertidores A / D de 100 dB y 4 x 20 bits | |
Rango de frecuencia | 0.5 Hz ÷ 20 kHz, frecuencia de muestreo 48 kHz | |
Memoria | 32 MB de tipo de flash no volátil, memoria USB externa (no incluida) | |
Monitor | Color 320 x 240 píxeles, tipo OLED | |
Teclado | 9 botones pulsadores | |
Interfaces de comunicación | Cliente USB 1.1 | |
USB 1.1 Host | ||
RS 232 (con opción SV 55) | ||
E / S externa – Salida de CA (1 V pico) o Entrada / Salida digital (Disparador – Pulso) | ||
Fuente de alimentación | Cuatro pilas AA (alcalinas) o cuatro pilas AA recargables de NiMH (no incluidas) | |
Interfaz USB 500 mA HUB | ||
Fuente de alimentación externa 6 V CC ÷ 24 V CC (1,5 W) | ||
Paquete de batería externa SA 17A (opcional) | ||
Condiciones ambientales | Temperatura de -10 o C a 50 o C | |
Humedad hasta 90% HR, sin condensación | ||
Dimensiones | 140 mm x 82 x 42 mm | |
Peso | Aprox. 0,5 kg con pilas |
